تعتمد الأنظمة الكهربائية على أجهزة الحماية لمنع التلف الناتج عن الأحمال الزائدة، والدوائر القصيرة، والأعطال الكهربائية الأخرى. ومن أكثر أجهزة الحماية شيوعًا الصمامات الكهربائية وقواطع الدائرة. يؤدي كلاهما نفس الغرض العام المتمثل في قطع التيار الكهربائي عند حدوث ظروف غير آمنة، لكنهما يعملان بطرق مختلفة ويناسبان تطبيقات متنوعة.

سواء كنت تقوم بتصميم نظام كهربائي صناعي، أو ترقية لوحة توزيع، أو التعرف على الحماية الكهربائية، فإن فهم الاختلافات بين هذه التقنيات أمر بالغ الأهمية لاتخاذ قرارات مستنيرة.

الوجبات السريعة الرئيسية

ما هو الصمام؟

يُعدّ المصهر أحد أقدم وأبسط أشكال الحماية الكهربائية. ويتكون من سلك أو شريط معدني مُغلّف بغلاف واقٍ. وفي ظل ظروف التشغيل العادية، يمر التيار الكهربائي عبر عنصر المصهر دون أي مشكلة.

عندما يتجاوز التيار القيمة المقدرة للفيوز، يسخن عنصر التسخين وينصهر، مما يؤدي إلى قطع الدائرة الكهربائية وإيقاف تدفق الكهرباء. يمنع هذا الإجراء تراكم الحرارة الزائدة، وتلف المعدات، ومخاطر الحريق المحتملة. بمجرد أن يعمل الفيوز، لا يمكن إعادة استخدامه.

الاستخدامات الشائعة للصمامات

تُستخدم الصمامات بشكل شائع في:

تصميمها البسيط وموثوقيتها واستجابتها السريعة تجعلها مناسبة للعديد من التطبيقات المتخصصة.

ما هو قواطع دوائر؟

قاطع الدائرة هو مفتاح كهربائي أوتوماتيكي مصمم لقطع التيار الكهربائي عند حدوث ظروف غير طبيعية. على عكس المصهر، لا يعتمد قاطع الدائرة على عنصر استهلاكي، بل يستخدم آليات فصل حرارية أو مغناطيسية أو إلكترونية للكشف عن الأعطال.

عند اكتشاف زيادة في الحمل أو ماس كهربائي، يفصل قاطع الدائرة الكهربائية نقاط التلامس، مما يؤدي إلى قطع التيار الكهربائي. بعد تحديد العطل وإصلاحه، يمكن عادةً إعادة ضبط قاطع الدائرة يدويًا أو تلقائيًا.

وقد جعلت هذه الطبيعة القابلة لإعادة الاستخدام قواطع الدائرة الخيار المفضل للعديد من التركيبات الكهربائية الحديثة.

الاستخدامات الشائعة لقواطع الدائرة الكهربائية

تُستخدم قواطع الدائرة الكهربائية على نطاق واسع في:

إن قدرتها على إعادة الضبط بسرعة تقلل من وقت الصيانة وتحسن من سهولة التشغيل.

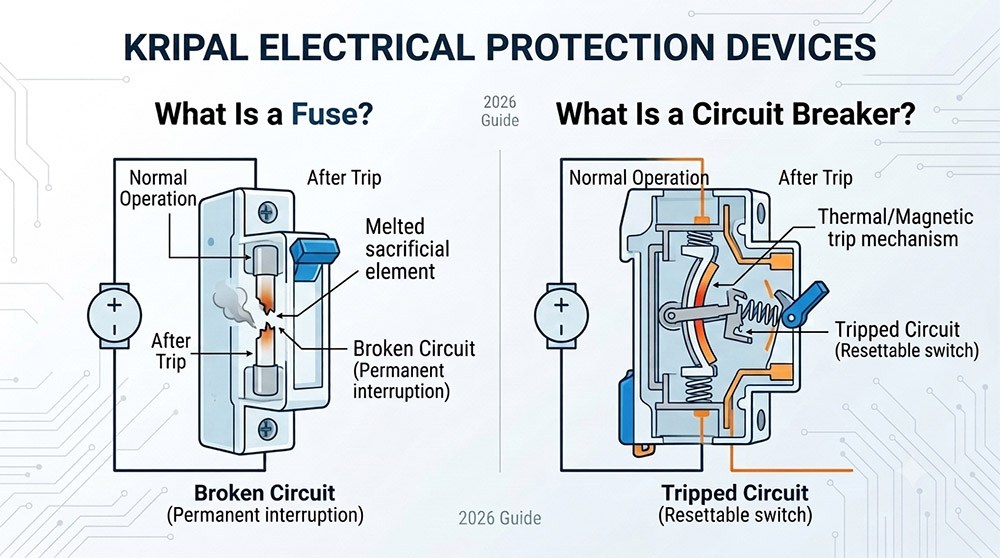

كيف تعمل الصمامات وقواطع الدائرة؟

على الرغم من أن كلا الجهازين يقطعان التيار أثناء ظروف الأعطال، إلا أن مبادئ تشغيلهما مختلفة.

تشغيل الصمامات

يعمل المصهر عن طريق التسخين الناتج عن التيار الكهربائي. فعندما يتجاوز التيار الحدّ المصمم له، يولّد عنصر المصهر حرارة زائدة. وعندما تصل درجة الحرارة إلى نقطة انصهار العنصر، ينصهر ويقطع الدائرة الكهربائية نهائياً.

هذه العملية بسيطة وموثوقة وسريعة للغاية في كثير من الأحيان.

تشغيل قاطع الدائرة

يقوم قاطع الدائرة بمراقبة تدفق التيار باستخدام طرق الاستشعار الحراري أو المغناطيسي أو الإلكتروني.

عند اكتشاف عطل، يقوم قاطع الدائرة بفصل آلية ميكانيكية تفصل نقاط التلامس وتقطع تدفق التيار.

المصهر مقابل قاطع الدائرة: الاختلافات الرئيسية

تُبرز المقارنة التالية الفروق الرئيسية بين جهازي الحماية.

الميزات	فتيل	قواطع دوائر
طريقة التشغيل	عنصر الانصهار	آلية التبديل الميكانيكية
إعادة استخدام	يجب استبدالها بعد التشغيل	يمكن إعادة ضبطه وإعادة استخدامه
التكلفة المبدئية	عموما أقل	أعلى بشكل عام
الدورية	يتطلب الاستبدال	الحد الأدنى من الصيانة
سرعة الاستجابة	سريع جدا	سريع، حسب التصميم
وسائل الراحة	أقل	أكثر
إشارة خطأ	محدود	غالباً ما يوفر مؤشراً مرئياً للرحلة
التعديل	تصنيف ثابت	توفر العديد من الطرازات إعدادات قابلة للتعديل
تعقيد التثبيت	الاشارات	أكثر تعقيدا
تطبيقات نموذجية	الإلكترونيات، الحماية المتخصصة	المباني والأنظمة الصناعية

معايير الحماية الكهربائية الرئيسية

لتقييم الصمامات وقواطع الدائرة الكهربائية بشكل صحيح في الأنظمة الصناعية، يأخذ المهندسون في الاعتبار المعايير الرئيسية التالية:

تُعد هذه المعايير بالغة الأهمية في تصميم النظام، وغالبًا ما تكون أكثر أهمية من نوع الجهاز نفسه.

مزايا الصمامات

لا تزال الصمامات تستخدم على نطاق واسع لأنها توفر العديد من المزايا.

حماية سريعة من الأعطال

يمكن للصمامات المحددة للتيار أن تقطع تيارات الأعطال بسرعة فائقة في ظروف أعطال عالية محددة، مما يساعد على حماية المعدات الحساسة.

تصميم بسيط

إن تصميم الصمام بسيط، مما يجعله موثوقًا للغاية مع عدد قليل من الأجزاء المتحركة.

أقل تكلفة

في كثير من الحالات، تكون تكلفة المصهرات الأولية أقل مقارنة بقواطع الدائرة.

قدرة مقاطعة عالية

يمكن لبعض الصمامات الصناعية أن تقطع تيارات الأعطال الكبيرة جدًا بأمان دون التسبب في أضرار إضافية.

مزايا قواطع الدائرة

أصبحت قواطع الدائرة الخيار القياسي للتركيبات الحديثة نظرًا لتعدد استخداماتها.

عملية قابلة لإعادة الاستخدام

بعد حل العطل، يمكن عادةً إعادة ضبط قاطع الدائرة بدلاً من استبداله.

سهولة الصيانة

لا حاجة لتخزين أجهزة بديلة لحالات الأعطال الروتينية.

راحة أفضل للمستخدم

يمكن في كثير من الأحيان إعادة تشغيل قاطع الدائرة الكهربائية المعطل في غضون ثوانٍ.

ميزات الحماية المتقدمة

تتضمن العديد من قواطع الدائرة الكهربائية الحديثة ما يلي:

توفر هذه الميزات مرونة وتحكمًا أكبر في الأنظمة الكهربائية المعقدة.

متى يجب عليك اختيار الصمام؟

قد يكون استخدام الصمام خيارًا مناسبًا في الحالات التالية:

نظر	الوصف
التكلفة عامل رئيسي	غالباً ما يتم تفضيل الصمامات نظراً لانخفاض تكلفتها الأولية مقارنة بقواطع الدائرة.
يلزم إزالة العطل بسرعة	يمكن للصمامات أن تقطع تيارات الأعطال العالية بسرعة كبيرة، مما يوفر حماية سريعة.
تحمي الدائرة المكونات الإلكترونية الحساسة	يساعد الفصل السريع والموثوق على منع تلف المعدات الحساسة.
المساحة محدودة	تتميز الصمامات بصغر حجمها وتتطلب مساحة تركيب أقل من العديد من أنظمة القواطع الكهربائية.
يواجه التطبيق حالات عطل نادرة	تُعدّ الصمامات مناسبة في الحالات التي تكون فيها الأعطال نادرة ويكون استبدالها مقبولاً بعد التشغيل.

غالباً ما تستفيد دوائر المحركات الصناعية وأنظمة البطاريات وحماية أشباه الموصلات من تقنية الصمامات.

متى يجب عليك اختيار قاطع الدائرة الكهربائية؟

قد يكون قاطع الدائرة خيارًا أفضل في الحالات التالية:

نظر	الوصف
قد يتطلب الأمر إعادة ضبط متكررة	تُفضل قواطع الدائرة الكهربائية لأنه يمكن إعادة ضبطها بعد فصلها دون الحاجة إلى استبدالها.
يجب تقليل وقت التوقف إلى أدنى حد ممكن	تساعد عملية إعادة الاستخدام على استعادة الطاقة بسرعة وتقليل وقت تعطل النظام.
الوصول إلى الصيانة محدود	تقلل قواطع الدائرة من الحاجة إلى الاستبدال المادي المتكرر، مما يجعلها أكثر عملية في المواقع التي يصعب الوصول إليها.
يلزم وجود إعدادات حماية قابلة للتعديل	تتيح العديد من قواطع الدائرة الكهربائية إمكانية تخصيص إعدادات الفصل لتناسب ظروف الأحمال المختلفة.
مراقبة النظام أمر مهم	يمكن دمج قواطع الدائرة المتطورة مع أنظمة المراقبة لتحسين التشخيص والتحكم.

تعتمد لوحات توزيع الكهرباء السكنية والمباني التجارية وأنظمة الطاقة الصناعية بشكل شائع على قواطع الدائرة لهذه الأسباب.

منطق اختيار الهندسة

في الأنظمة الكهربائية الصناعية، يتم اختيار أجهزة الحماية بناءً على المتطلبات الهندسية وليس على التكلفة أو الراحة فقط:

وهذا يضمن أن نظام الحماية يتوافق مع ظروف الأعطال الحقيقية ويحافظ على الموثوقية التشغيلية.

هل أصبحت الصمامات الكهربائية من الماضي؟

على الرغم من شيوع استخدام قواطع الدائرة الكهربائية، إلا أن المصهرات لا تزال مستخدمة على نطاق واسع. فكلتا التقنيتين لا تزالان تؤديان أدوارًا مهمة في الأنظمة الكهربائية الحديثة.

تُهيمن قواطع الدائرة الكهربائية على العديد من التركيبات السكنية والتجارية نظرًا لسهولة استخدامها وإمكانية إعادة استخدامها. ومع ذلك، تظل المصهرات فعالة للغاية في التطبيقات التي تتطلب قطعًا سريعًا للأعطال، وبساطة في الاستخدام، وأداءً عاليًا في الحد من التيار.

في العديد من الأنظمة الصناعية، تُستخدم الصمامات وقواطع الدائرة معًا لتحقيق طبقات متعددة من الحماية.

خاتمة

فيوزات و القواطع تشترك هذه الأجهزة في نفس الهدف المتمثل في حماية الدوائر الكهربائية من التلف الناتج عن الأحمال الزائدة والدوائر القصيرة. ويكمن الاختلاف في كيفية تحقيق هذه الحماية.

توفر المصهرات حماية سريعة وموثوقة وفعالة من حيث التكلفة من خلال عنصر انصهار يجب استبداله بعد الاستخدام. أما قواطع الدائرة فتستخدم آليات فصل ميكانيكية وإلكترونية تسمح بإعادة ضبطها وإعادة استخدامها، مما يجعلها أكثر ملاءمة للعديد من التركيبات الحديثة.
