كيفية توصيل لوحة توزيع الكهرباء: دليل التثبيت خطوة بخطوة

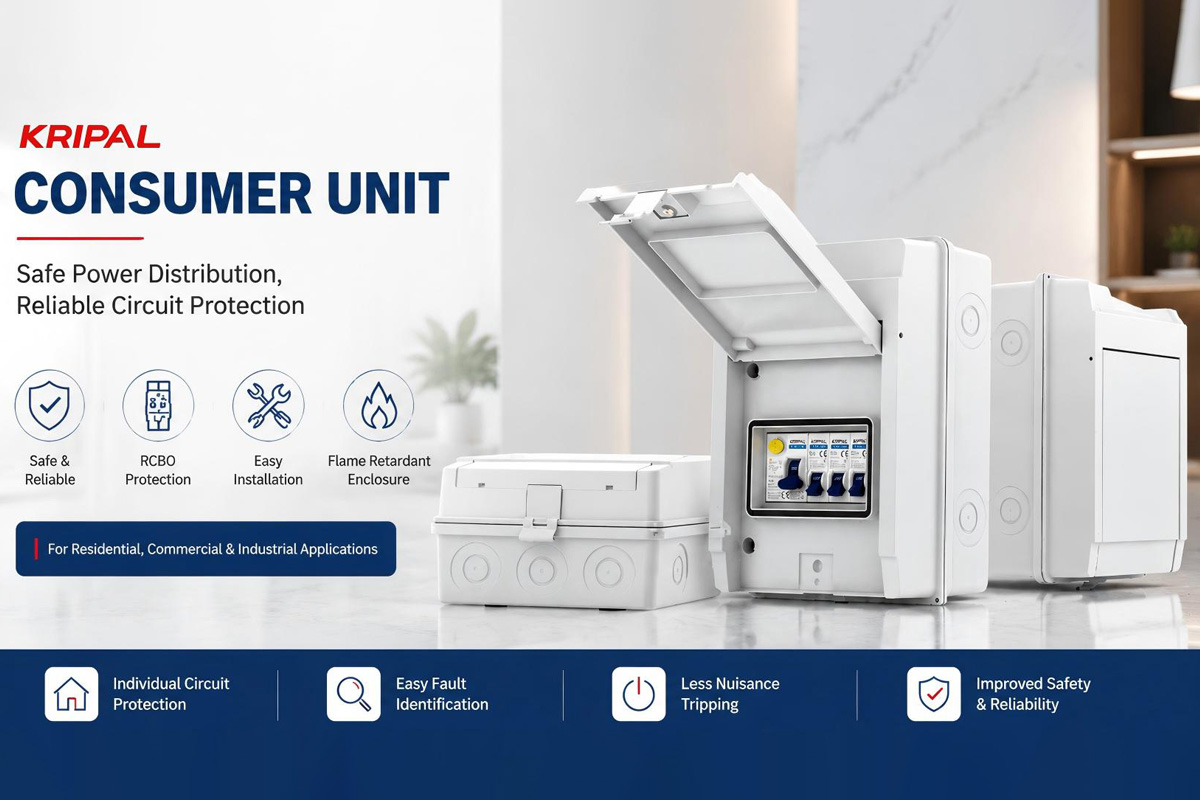

فهم بنية توصيلات وحدة المستهلك

تحتوي وحدة التوزيع الكهربائية النموذجية على عدة مكونات أساسية تعمل معًا لتوفير توزيع آمن للطاقة وحماية الدوائر الكهربائية. يوفر المفتاح الرئيسي وسيلة لعزل وحدة التوزيع، بينما تحمي أجهزة الحماية، مثل قواطع التيار المتبقي مع التيار الزائد (RCBOs)، الدوائر الفردية من الأعطال الكهربائية. يوزع قضيب التوزيع الطاقة بين أجهزة الحماية، بينما يوفر قضيبا التوصيل المحايد والأرضي نقاط توصيل مخصصة لموصلات الدوائر.

وظيفة كل مكون رئيسي موضحة أدناه:

في وحدة توزيع كهربائية كاملة مزودة بقاطع تيار متبقي (RCBO)، تتمتع كل دائرة كهربائية صادرة بحماية خاصة بها ضد التيار المتبقي. يُحسّن هذا الترتيب من تحديد الأعطال، حيث يتم فصل الدائرة المتأثرة فقط. عند الحاجة إلى نقطة فصل إضافية في اتجاه التيار، يمكن تركيب مفتاح عزل قابل للقفل قبل وحدة التوزيع.

تركيب وتوصيل وحدة المستهلك خطوة بخطوة

1. الخطوة 1: تركيب علبة وحدة التوزيع

   تتمثل المرحلة الأولى في تثبيت علبة لوحة توزيع الكهرباء بإحكام على سطح جدار مناسب. يجب أن يسمح موضعها بسهولة الوصول إلى المفتاح الرئيسي مع توفير مساحة كافية لدخول الكابلات والأسلاك الداخلية.

   يُعدّ تنظيم الكابلات بشكل جيد أمرًا بالغ الأهمية، لأنّ وحدة التوزيع الكهربائي المنظمة جيدًا تُسهّل فحصها واختبارها وصيانتها في المستقبل. يجب دائمًا اتباع توصيات الشركة المصنّعة فيما يتعلق بموقع التركيب وترتيب الكابلات.

2. الخطوة الثانية: تركيب المفتاح الرئيسي

   يُركّب المفتاح الرئيسي على سكة DIN وفقًا لتصميم وحدة التوزيع. تُوصّل موصلات التغذية الواردة بالأطراف الصحيحة باتباع تعليمات التوصيل الخاصة بالشركة المصنّعة. في التركيبات النموذجية في المملكة المتحدة، يُوصّل موصل الخط بطرف الخط، ويُوصّل موصل التعادل بطرف التعادل.

   يُغذي التيار الخارج من المفتاح الرئيسي أجهزة الحماية عبر ترتيب التوصيل المعتمد. من المهم ملاحظة أن أطراف التوصيل الداخلة قد تبقى موصلة بالتيار الكهربائي اعتمادًا على ترتيب العزل في المنبع. يجب دائمًا اتباع إجراءات العزل الصحيحة قبل بدء أي عمل.

3. الخطوة 3: تركيب أجهزة الحماية RCBO

   يتم تركيب قواطع التيار المتبقي مع التيار الزائد (RCBOs) على سكة DIN لتوفير حماية فردية لكل دائرة نهائية.

   بخلاف الترتيبات التقليدية التي تستخدم قواطع الدائرة المصغرة (MCBs) وقواطع التيار المتبقي (RCDs) بشكل منفصل، يجمع قاطع التيار المتبقي مع التيار المتبقي (RCBO) بين الوظيفتين في جهاز واحد. وهو يوفر الحماية ضد الحمل الزائد، والدوائر القصيرة، وأعطال التيار المتبقي.

   الترتيب الأساسي للأسلاك في وحدة توزيع كهربائية كاملة مزودة بقاطع دائرة حماية من التيار الزائد (RCBO) هو:

   • موصل خط الدائرة الكهربائية إلى الطرف الخارج من قاطع الدائرة الكهربائية المتبقي (RCBO)
   • توصيل الموصل المحايد للدائرة بالطرف المحايد المقابل في قاطع الدائرة الكهربائية المتبقي (RCBO).
   • موصل الحماية للدائرة الكهربائية إلى قضيب التأريض

   خطأ شائع في توصيل الأسلاك

   من الأخطاء الشائعة في توصيل الأسلاك توصيل سلك التعادل في الدائرة مباشرةً بقضيب التعادل الرئيسي في وحدة توزيع كهربائية محمية بالكامل بواسطة قاطع دائرة التيار المتبقي (RCBO). قد يؤدي ذلك إلى تجاوز وظيفة كشف التيار المتبقي في قاطع الدائرة، مما يمنع التشغيل الصحيح أثناء حدوث تسرب أرضي.

   ومع ذلك، تختلف تصميمات وحدات المستهلك بين الشركات المصنعة، لذا يجب على الفنيين دائمًا اتباع مخطط الأسلاك المحدد المرفق مع المنتج.

4. الخطوة 4: تركيب نظام قضبان التوصيل

   يوفر قضيب التوصيل طريقةً أنيقةً وموثوقةً لتوزيع التيار الكهربائي على عدة أجهزة RCBO. أثناء التركيب، يجب محاذاة أسنان قضيب التوصيل بشكل صحيح مع أطراف RCBO وإدخالها بالكامل. يجب ربط جميع توصيلات الأطراف وفقًا لقيم عزم الدوران المحددة من قبل الشركة المصنعة.

   قد يؤدي تركيب قضبان التوصيل بشكل غير صحيح، أو سوء محاذاتها، أو وصلاتها غير المحكمة إلى زيادة مقاومة التلامس، مما ينتج عنه ارتفاع درجة الحرارة، وحدوث شرارة كهربائية، واحتمال تعطل الجهاز. لا ينبغي تعديل قضبان التوصيل إلا بإذن صريح من الشركة المصنعة. استخدام المكونات المتوافقة يضمن عمل أجهزة الحماية على النحو المصمم لها.

5. الخطوة 5: إكمال توصيلات التأريض والحيادي

   يوفر قضيب التأريض نقطة توصيل لموصل التأريض الرئيسي وجميع موصلات الحماية في الدائرة. يجب إدخال كل وصلة تأريض بشكل صحيح وربطها بإحكام. قد يؤدي عدم إحكام ربط موصل الحماية إلى إنشاء مسار عطل ذي مقاومة عالية، مما يمنع أجهزة الحماية من العمل بكفاءة أثناء حدوث عطل.

   يجب إكمال توصيل الأسلاك المحايدة وفقًا لتصميم لوحة التوزيع. في تركيبات قواطع التيار المتبقي (RCBO) النموذجية، يتم توصيل كل سلك محايد من خلال طرفه المحايد المقابل في قاطع التيار المتبقي، بدلاً من توصيله مباشرةً بقضيب التوصيل المحايد القياسي. تُعدّ التوصيلات المحايدة غير الصحيحة من أكثر الأسباب شيوعًا لتعطل قواطع التيار المتبقي أو فشلها في توفير الحماية الكافية من التيار المتبقي.

6. الخطوة 6: توصيل وتسمية الدوائر النهائية

   يجب توصيل كل دائرة نهائية بعناية، مع التأكد من إنهاء موصلات الخط والحيادي والحماية في المواقع الصحيحة. يجب إدخال الموصلات بالكامل في أطراف التوصيل دون وجود أي نحاس مكشوف خارج نقطة التوصيل. بالنسبة للموصلات المجدولة، يجب استخدام حلقات تثبيت مناسبة عند الحاجة للحفاظ على اتصال ميكانيكي وكهربائي موثوق.

   بعد إتمام عملية التوصيلات الكهربائية، يجب وضع ملصق واضح على كل قاطع دائرة كهربائية (RCBO) يوضح الدائرة التي يغذيها. يُسهّل التحديد الواضح، مثل "دائرة مقبس المطبخ" أو "دائرة الإضاءة في الطابق العلوي"، عملية الفحص وتحديد الأعطال في المستقبل.

7. الخطوة 7: الاختبار قبل التنشيط

   يُعد الاختبار مرحلة أساسية قبل وضع وحدة المستهلك في الخدمة.

   قبل تشغيل المنشأة، يجب أن يشمل الاختبار الكهربائي ما يلي:

   • اختبار استمرارية الموصلات الواقية
   • اختبار مقاومة العزل
   • التحقق من القطبية
   • اختبار وظائف قاطع الدائرة الكهربائية المتبقي (RCBO) باستخدام معدات الاختبار المناسبة

   وفقًا لمتطلبات المواصفة البريطانية BS 7671، يجب أن تتوافق قيم مقاومة العزل عمومًا مع الحد الأدنى المطلوب وهو 1 ميجا أوم، مع العلم أن التركيبات الجديدة غالبًا ما تحقق قراءات أعلى بكثير. يجب التحقق من تشغيل قاطع التيار المتبقي مع التيار (RCBO) باستخدام زر الاختبار المدمج ومعدات اختبار قاطع التيار المتبقي (RCD) المناسبة للتأكد من التشغيل الصحيح. لا يجوز توصيل وحدة المستهلك بالكهرباء إلا بعد إتمام جميع إجراءات الفحص والاختبار بنجاح.

مشاكل شائعة في توصيلات وحدة المستهلك

تُعدّ التوصيلات غير الصحيحة للسلك المحايد من أكثر المشاكل شيوعًا في تركيبات لوحات توزيع التيار الكهربائي المزودة بقواطع التيار المتبقي (RCBO). فعند توصيل السلك المحايد بشكل خاطئ، قد لا تتمكن لوحة التوزيع من رصد اختلال توازن التيار بدقة، مما يقلل من قدرتها على اكتشاف أعطال التسرب الأرضي. كما أن التوصيلات غير المحكمة لقضبان التوزيع أو أطراف التوصيل قد تُسبب مشاكل خطيرة في الموثوقية. فضعف التوصيل الكهربائي يزيد المقاومة ويُولد حرارة، مما قد يُؤدي في النهاية إلى تلف العازل أو أجهزة الحماية.

يُعدّ توصيل الأسلاك بشكل خاطئ مشكلة محتملة أخرى. فعلى الرغم من أن المعدات قد تبدو وكأنها تعمل بشكل طبيعي، إلا أن عكس توصيلات الخط والحيادي قد يُؤدي إلى ظروف غير آمنة أثناء الصيانة أو في حالات الأعطال. كما أن التوصيلات غير المرغوب فيها بين الحيادي والأرضي قد تُسبب تيارات دائرية وفصلًا غير ضروري لقواطع التيار المتبقي (RCD) أو قواطع التيار المتبقي مع حماية من التيار الزائد (RCBO). لذا، يُعدّ الفصل الصحيح لهذه الموصلات أمرًا بالغ الأهمية لضمان سلامة التركيبات الكهربائية.

لماذا تختار وحدة توزيع كهربائية مزودة بقاطع دائرة حماية من التيار المتبقي (RCBO)؟

توفر وحدة توزيع التيار المتبقي مع قاطع التيار المتبقي (RCBO) حماية فردية لكل دائرة نهائية، مما يُحسّن السلامة وكفاءة الصيانة. عند حدوث عطل، يتم فصل الدائرة المتأثرة فقط بدلاً من إيقاف تشغيل دوائر متعددة محمية بواسطة قاطع تيار متبقي مشترك. هذا يُسرّع عملية تحديد الأعطال ويقلل من الانقطاعات غير الضرورية.

في التطبيقات السكنية والتجارية والصناعية، يُعد اختيار منتجات RCBO الموثوقة ذات التصنيفات والشهادات المناسبة أمرًا ضروريًا لتحقيق السلامة والأداء الكهربائي على المدى الطويل. كما توفر KRIPAL موصلات ومرحلات متوافقة للتحكم في الأحمال داخل لوحات التوزيع.
