العازل الدوار مقابل العازل التبديل: أي مفتاح فصل هو الأفضل للوحة الخاصة بك؟
مقارنة بين مفاتيح العزل الدوارة ومفاتيح العزل ذات المفتاح المتأرجح: تصميم الآلية، وشعور التشغيل، ومساحة اللوحة، وخيارات التركيب، وكيفية اختيار مفتاح الفصل المناسب.
06 يوليو، 2026
عند اختيار مفتاح عزل للوحة كهربائية، يؤثر تصميم آلية التشغيل بشكل مباشر على التركيب والتشغيل واستغلال المساحة ومدى ملاءمة التطبيق. ومن بين التصاميم الشائعة المستخدمة في الأنظمة الكهربائية ذات الجهد المنخفض، مفتاح العزل الدوار ومفتاح العزل القلاب.
يؤدي كلا النوعين نفس الوظيفة الأساسية: فصل الدوائر الكهربائية بأمان لأغراض الصيانة والفحص وعزل المعدات. ومع ذلك، تختلف آلياتهما الداخلية وطرق تركيبهما وتطبيقاتهما النموذجية.
يشرح هذا الدليل الاختلافات الرئيسية بين العوازل الدوارة والعوازل ذات المفتاح المتأرجح، بما في ذلك تصميم الآلية وخصائص التشغيل وتكامل اللوحة وكيفية اختيار مفتاح العزل المناسب لتطبيقك.
كيفية عمل آليات العزل الدوارة والمفتاحية
دوار
مفتاح المعزل الدوار
يستخدم مفتاح العزل الدوار عمودًا دوارًا وآلية تعمل بواسطة كامة لفتح وإغلاق نقاط التلامس الكهربائية. عند تدوير المقبض، تحرك الآلية الداخلية نظام التلامس بين وضعيتي التشغيل والإيقاف.
تستخدم معظم العوازل الدوارة حجرات تلامس متعددة مرتبة على طول عمود التشغيل. يتيح هذا التصميم للمصنعين تطوير تكوينات متعددة الأقطاب، مثل 2P و3P و4P وغيرها من التكوينات المتخصصة، دون زيادة كبيرة في العرض الإجمالي للجهاز.
تتوفر مفاتيح العزل الدوارة بشكل شائع لمجموعة واسعة من التطبيقات، بدءًا من أجهزة التوزيع المدمجة المثبتة على قضبان DIN وحتى مفاتيح الفصل الصناعية عالية التيار.
تبديل
مفتاح عزل تبديل
يعمل مفتاح العزل ذو المقبض المتأرجح من خلال آلية ذراع ومحور. يؤدي تحريك المقبض المتأرجح إلى تنشيط الوصلات الداخلية التي تفتح أو تغلق نقاط التلامس بحركة سريعة ودقيقة.
صُممت العديد من عوازل التبديل لعزل المعدات محليًا، خاصةً عندما يكون موضع المقبض مرئيًا والتشغيل البسيط مطلوبين. وهي شائعة الاستخدام في المعدات الخارجية، وأنظمة التدفئة والتهوية وتكييف الهواء، والمضخات، والآلات، وغيرها من التطبيقات التي يُفضل فيها استخدام عازل مغلق.

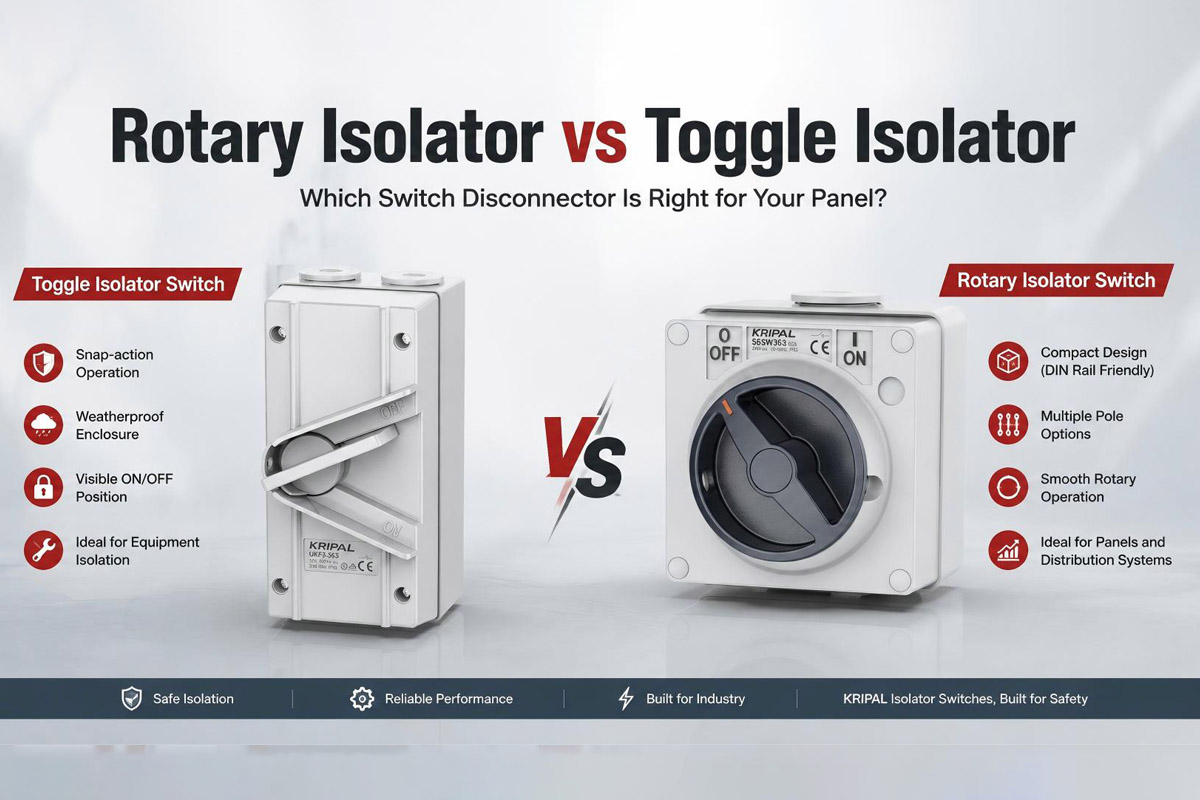

إحساس التشغيل وخصائص التبديل
تعتمد تجربة تشغيل مفتاح العزل على آليته الداخلية وتصميم نقاط التلامس.
عازل دوار
توفر العوازل الدوارة عمومًا تشغيلًا سلسًا ومتسقًا طوال حركة المقبض. وتوفر آلية الدوران وضعيات تشغيل/إيقاف واضحة، كما تتيح سهولة دمجها مع مقابض قابلة للقفل لإجراءات السلامة الخاصة بالعزل والتحذير (LOTO).
بسبب تصميمها الميكانيكي المدمج، غالباً ما يتم اختيار العوازل الدوارة للتطبيقات التي تتطلب تشغيلاً متكرراً، أو أقطاباً متعددة، أو تركيباً داخل لوحات التوزيع.
مفتاح العزل
توفر العوازل ذات المفتاح عادةً تشغيلاً سريعاً ومباشراً. تمنح الحركة المفاجئة للآلية المشغل ردود فعل لمسية واضحة، وهو أمر مفيد عند العمل بالقفازات أو في البيئات التي تتطلب تأكيد وضع المفتاح بسهولة.
بالنسبة للتطبيقات الخارجية أو المثبتة على الآلات، يمكن أن يؤدي إجراء التبديل الإيجابي هذا إلى تحسين ثقة المستخدم أثناء التشغيل.
مقارنة بين العازل الدوار والعازل ذي المفتاح المتأرجح
| الميزات | مفتاح المعزل الدوار | مفتاح عزل تبديل |
|---|---|---|
| آلية التشغيل | عمود دوار مزود بآلية كامة | آلية حركة سريعة بذراع ومحور |
| حركة المقبض | تشغيل/إيقاف الدوران | تبديل الحركة عبر زاوية ثابتة |
| خيارات الأعمدة الشائعة | تكوينات 1P و2P و3P و4P وتكوينات متخصصة | عادةً من 1P إلى 4P |
| النطاق الحالي النموذجي | متوفرة بتصنيفات صغيرة وحتى إصدارات صناعية عالية التيار | تُستخدم عادةً في تطبيقات التيار المنخفض والمتوسط |
| خيارات التركيب | إصدارات مثبتة على سكة DIN، ولوحة تثبيت، ومغلقة | إصدارات للتثبيت على اللوحة وإصدارات مغلقة |
| تطبيق خارجي | يتطلب غلافًا مناسبًا حاصلًا على تصنيف IP | تتضمن العديد من الطرازات خيارات تغليف مقاومة للعوامل الجوية |
| أفضل تطبيق | لوحات التوزيع، وأنظمة التحكم الصناعية، والمنشآت عالية الكثافة | عزل المعدات، والوحدات الخارجية، وتطبيقات الفصل المحلي |
متطلبات المساحة داخل اللوحات الكهربائية
تُعد مساحة اللوحة من الاعتبارات المهمة عند اختيار مفتاح العزل.
مزايا العزل الدوار من حيث المساحة
- تتميز العوازل الدوارة عادةً بتصميم ضيق ومدمج، مما يجعلها مناسبة للوحات التوزيع ولوحات التحكم حيث يتم تركيب أجهزة متعددة جنبًا إلى جنب.
- يمكن تركيب إصدارات DIN rail جنبًا إلى جنب مع قواطع الدائرة المصغرة (MCBs) وقواطع التيار المتبقي (RCCBs) والموصلات وغيرها من الأجهزة المعيارية على سكة DIN قياسية مقاس 35 مم. وهذا ما يجعل العوازل الدوارة خيارًا شائعًا لمصنعي اللوحات الذين يحتاجون إلى استخدام فعال لمساحة الخزانة.
- كما تتطلب العوازل الدوارة المثبتة على اللوحة عادةً فتحة عمود دائرية بسيطة، مما يبسط عملية تصنيع الغلاف.
اعتبارات مساحة العازل
- تتميز العوازل ذات المفتاح عادةً بمنطقة تشغيل أمامية أكبر بسبب آلية الرافعة وتصميم الغلاف.
- مع ذلك، تُزوَّد العديد من عوازل التبديل المغلقة كوحدات كاملة مقاومة للعوامل الجوية. وهذا يُقلل من أعمال التركيب، إذ لا يحتاج المُركِّب إلى اختيار وتجميع غلاف منفصل.
- بالنسبة للمعدات الخارجية مثل مكيفات الهواء والمضخات والآلات، يمكن أن يكون تصميم الغلاف المتكامل ميزة عملية.
خيارات التركيب واختلافات التثبيت
تركيب السكك الحديدية DIN
تُستخدم مفاتيح العزل الدوارة على نطاق واسع في أنظمة توزيع قضبان DIN لأن تصميمها الرأسي المدمج يتناسب بشكل طبيعي مع المعدات الكهربائية المعيارية.
يتم تركيبها عادةً بجانب:
- قواطع الدائرة المصغرة (MCBs)
- أجهزة التيار المتبقي (قواطع التيار المتبقي)
- المقاولين
- أجهزة الحماية
تُستخدم آليات التبديل بشكل أقل شيوعًا في أنظمة قضبان DIN المعيارية لأن هيكلها المادي مناسب بشكل أفضل للتركيب على اللوحة أو العلبة.
تركيب لوحة
يمكن تركيب كل من العوازل الدوارة والمفتاحية على اللوحة، لكن طريقة التركيب تختلف. تستخدم العوازل الدوارة عادةً عمودًا ومقبضًا، مما يتطلب فتحة تركيب دائرية. أما العوازل المفتاحية، فتتطلب عادةً فتحة مستطيلة تتناسب مع تصميم المقبض والإطار. يعتمد الخيار الأمثل على بنية اللوحة، والمساحة المتاحة، وبيئة التركيب.
معيار IEC 60947-3 واعتبارات السلامة
عند اختيار مفتاح عزل للتطبيقات الصناعية والتجارية، يعد الامتثال للمعايير الكهربائية عاملاً مهماً.
يتم تصميم مفاتيح الفصل ذات الجهد المنخفض ومفاتيح العزل بشكل شائع وفقًا للمعيار IEC 60947-3، الذي يحدد متطلبات المفاتيح، ومفاتيح الفصل، ومفاتيح الفصل، ووحدات تجميع الصمامات.
عوامل الاختيار الرئيسية
- تصنيف الجهد التشغيلي (UE)
- التصنيف الحالي (أي)
- عدد الأقطاب
- فئة الاستخدام، مثل AC-22A أو AC-23A
- قدرة تحمل قصيرة المدى
- تصنيف الحماية المناسب للغلاف (تصنيف IP)
يضمن اختيار مفتاح فصل يتناسب مع الحمل الكهربائي وبيئة التركيب أداء عزل موثوقًا به.
أي مفتاح عزل يجب أن تختار؟
اختر مفتاح عزل دوار عندما:
- تتطلب لوحة الكهرباء الخاصة بك تركيبًا على سكة DIN صغيرة الحجم.
- هناك حاجة إلى أقطاب متعددة مثل 3P أو 4P.
- يتطلب التركيب استخدامًا فعالًا لمساحة اللوحة.
- سيتم تشغيل المفتاح بانتظام.
- أنت بحاجة إلى التكامل مع أنظمة التوزيع الصناعية.
- يلزم وجود تصنيفات تيار أعلى.
اختر مفتاح عزل تبديل عندما:
- يتطلب التطبيق عزل المعدات محلياً.
- سيتم تركيب المفتاح في الهواء الطلق أو في بيئات مكشوفة.
- يفضل استخدام حاوية مقاومة للعوامل الجوية بالكامل.
- يحتاج المشغلون إلى مؤشر واضح للتشغيل/الإيقاف عن طريق اللمس.
- يشمل التطبيق معدات التدفئة والتهوية وتكييف الهواء، أو المضخات، أو الآلات.
الأسئلة الشائعة
س: هل يمكن استخدام مفتاح العزل الدوار في الهواء الطلق؟
نعم. يمكن استخدام العوازل الدوارة في الهواء الطلق عند تركيبها في غلاف مناسب حاصل على تصنيف IP. كما توفر العديد من الشركات المصنعة إصدارات مغلقة من العوازل الدوارة مصممة خصيصًا للتطبيقات الخارجية، مثل مفاتيح العزل المقاومة للماء من سلسلة UKF.
س: أي مفتاح عزل يتمتع بعمر خدمة أطول؟
يمكن لكل من العوازل الدوارة والمفتاحية توفير خدمة موثوقة عند اختيارها بشكل صحيح. غالبًا ما تُفضل العوازل الدوارة للتطبيقات التي تتطلب تبديلًا متكررًا، بينما تُستخدم العوازل المفتاحية عادةً لعزل المعدات.
س: هل عوازل قضبان DIN دائماً من النوع الدوار؟
تستخدم معظم عوازل قضبان DIN آليات دوارة لأن هذا التصميم يتناسب بشكل أفضل مع أنظمة التوزيع المعيارية. ومع ذلك، فإن الآلية الدقيقة تعتمد على الشركة المصنعة وتصميم المنتج.
س: هل يمكن قفل مفاتيح العزل في وضع الإيقاف؟
تتضمن العديد من العوازل ذات المفتاح المزدوج أقفالاً تسمح بتأمين المفتاح في وضع الإيقاف، مما يدعم إجراءات السلامة الخاصة بالصيانة.
اعثر على مفتاح العزل المناسب لتطبيقك
يؤدي اختيار مفتاح العزل الصحيح إلى تحسين السلامة الكهربائية، وتبسيط عملية التركيب، وضمان التشغيل الموثوق.
سواء كنت بحاجة إلى عازل دوار صغير الحجم لسكة DIN للوحة توزيع أو عازل تبديل مغلق للمعدات الخارجية، فإن اختيار تصميم مفتاح الفصل الصحيح أمر ضروري.
اكتشف المجموعة الكاملة من مفاتيح عزل التيار المتردد من KRIPAL ، بما في ذلك العوازل الدوارة المثبتة على قضبان DIN وحلول العزل المغلقة المتينة للتطبيقات الصناعية والتجارية. يسعد فريقنا بمراجعة متطلبات لوحة التحكم الخاصة بك.
