حوامل فيوزات التيار المستمر لتطبيقات الطاقة الشمسية الكهروضوئية | 1000 فولت تيار مستمر | وصلات فيوزات من 10×38 إلى 22×58 مم
حل موثوق لتركيب وعزل الصمامات لأنظمة الخلايا الكهروضوئية
كريبال حوامل الصمامات من سلسلة UKRT18-PV صُممت هذه المنتجات خصيصًا لتطبيقات الخلايا الكهروضوئية، مما يوفر تركيبًا آمنًا وتوصيلًا وعزلًا لـ وصلات الصمامات الأسطوانية للخلايا الكهروضوئيةيدعم أحجام وصلات الصمامات من 10×38 مم إلى 22×58 ممتُعدّ هذه السلسلة مناسبة لحماية سلاسل الخلايا الكهروضوئية في صناديق تجميع الطاقة الشمسية و أنظمة توزيع التيار المستمربجهد تشغيل مقنن يصل إلى 1000V العاصمة وبتيار حراري تقليدي يصل إلى 80 أمبير، تتوافق حوامل المصهرات هذه مع gPV وصلات الصمامات (المخصصة للخلايا الكهروضوئية) وفقًا لـ IEC 60269-6 و GB / T 13539.6 المتطلبات. تتميز سلسلة UKRT18-PV بتصميم معياري صغير الحجم، وإمكانية التركيب على سكة DIN مقاس 35 مم، وخيارات إضافية. أضواء مؤشر الفيوز لتحديد الأعطال بسرعة. يوفر دعمًا موثوقًا، وحماية من قصر الدائرة (حتى 100 كيلو أمبير)، وعزلًا للطاقة لـ الصمامات الكهروضوئية في تطبيقات الطاقة المتجددة.
احصل على عرض سعر
حامل فيوز UKRT18PV DC، 1000 فولت، 32 أمبير، أحادي القطب/ثنائي القطب، لفيوز 10x38 مم، حاصل على شهادة CE
حامل الفيوزات Kripal UKRT18PV هو حامل فيوزات تيار مستمر موثوق به، مصنف بقدرة 32 أمبير و1000 فولت. متوفر بنوعين: أحادي القطب/ثنائي القطب، لفيوزات 10x38 مم.
اسأل اقتباس
حامل فيوز تيار مستمر UKRT18PV، 1000 فولت، 63 أمبير، ثلاثي الأقطاب، لفيوز 14*51 مم، حاصل على شهادة CE
حامل المصهر Kripal UKRT18PV هو حامل ثلاثي الأقطاب بقدرة 63 أمبير، مصمم لوصلات مقاس 14 × 51 مم. مصمم لتطبيقات المصهرات ذات جهد 1000 فولت تيار مستمر.
اسأل اقتباس
حامل فيوز التيار المستمر UKRT18PV، 1000 فولت، 125 أمبير، ثنائي القطب، لفيوز 22*58، مناسب لأنظمة الطاقة الشمسية الكهروضوئية، حاصل على شهادة CE
حامل فيوزات Kripal UKRT18PV ثنائي القطب بقدرة 125 أمبير تيار مستمر وجهد 1000 فولت، مصمم لوصلات 22x58 مم. يوفر حماية فائقة لتطبيقات الطاقة الشمسية الكهروضوئية.
اسأل اقتباسدليل اختيار الصمامات الكهربائية للتيار المستمر لحماية سلاسل الخلايا الكهروضوئية
يوفر مصهر التيار المستمر حمايةً من التيار الزائد عن طريق صهر عنصر معدني مُعاير عندما يتجاوز التيار القيمة المُقننة للمصهر لفترة زمنية مُحددة. في أنظمة الطاقة الشمسية الكهروضوئية، تُعد هذه المصهرات ضرورية داخل صناديق تجميع السلاسل لحماية كل سلسلة على حدة من التيارات العكسية القادمة من السلاسل السليمة المتوازية. بينما توفر قواطع دوائر التيار المستمر آلية إعادة ضبط، يعمل المصهر كجهاز موثوق به يُستخدم لمرة واحدة، ويجب استبداله فعليًا بعد إزالة العطل. على الرغم من ذلك، فإن انخفاض تكلفته، وقدرته العالية على قطع التيار المستمر، ومقاومته للتآكل الميكانيكي تجعله الحل الأمثل للحماية على مستوى السلسلة في مصفوفات الطاقة الشمسية الكهروضوئية واسعة النطاق. يُحدد دليل الاختيار هذا المعايير الأساسية لاختيار المصهر المناسب، بما في ذلك تصنيف التيار، وتصنيف الجهد، وقدرة القطع، وطريقة التركيب.
المواصفات الفنية لسلسلة مصهرات التيار المستمر UKRT18PV
اختيار تصنيف التيار لوصلة الصمامات في أنظمة الطاقة الشمسية الكهروضوئية
يجب اختيار تصنيف مصهر gPV بناءً على تيار قصر الدائرة (Isc) لسلسلة الخلايا الكهروضوئية، وعادةً ما يكون 1.25 ضعف تيار قصر الدائرة للسلسلة على الأقل لتجنب التشغيل غير المرغوب فيه في ظروف الإشعاع الشمسي العالي. على سبيل المثال، تستخدم سلسلة خلايا كهروضوئية ذات تيار قصر دائرة يبلغ 11 أمبير مصهر gPV بقيمة 16 أمبير أو 20 أمبير، وذلك حسب متطلبات تصميم النظام ومواصفات الوحدات واحتياجات حماية الكابلات. في أنظمة الخلايا الكهروضوئية متعددة السلاسل، يجب أن يقوم المصهر أيضًا بفصل تيارات الأعطال العكسية التي توفرها السلاسل المتوازية بأمان، وإزالة الأعطال قبل تجاوز الحدود الحرارية للكابلات. توفر وصلات مصهر KRIPAL gPV حماية موثوقة من التيار الزائد للتطبيقات الشمسية السكنية والتجارية وعلى نطاق المرافق.
تصنيف جهد التيار المستمر وتوافق النظام
صُممت وصلات الصمامات UKRT18PV gPV لحماية موثوقة من التيار الزائد في أنظمة الطاقة الشمسية الكهروضوئية حتى جهد 1000 فولت تيار مستمر. يجب أن يكون جهد الصمام مساويًا أو أعلى من أقصى جهد لنظام الطاقة الشمسية الكهروضوئية لضمان فصل آمن عند حدوث عطل. عند الاختيار الأمثل، يجب مراعاة جهد الدائرة المفتوحة (Voc) للمصفوفة، وظروف درجة الحرارة، ومتطلبات تصميم النظام. بفضل تصميمها غير المستقطب، تتيح وصلات الصمامات UKRT18PV تركيبًا مرنًا في كلا الاتجاهين مع توفير حماية موثوقة من أعطال التيار المستمر لتطبيقات الطاقة الشمسية الكهروضوئية.
خيارات قاعدة الفيوز ومؤشر احتراق الفيوز
تتوفر قواعد فيوزات UKRT18PV بخيارات توصيل مرنة لتلبية متطلبات تركيب صناديق تجميع الطاقة الشمسية الكهروضوئية المختلفة، بما في ذلك التثبيت بمشابك لولبية، وتوصيلات صندوقية، وتركيبات قضبان التوصيل. يتيح مؤشر احتراق الفيوز المدمج تحديد وصلات الفيوز المعطلة بسرعة أثناء الصيانة. يوفر إصدار المفتاح الصغير الاختياري مراقبة حالة الفيوز عن بُعد لأنظمة الطاقة الشمسية الكهروضوئية الذكية ومنصات التشغيل المركزية.
تنسيق المصهرات مع قواطع الدائرة المصغرة للتيار المستمر في اتجاه التيار
في أنظمة حماية الخلايا الكهروضوئية، يمكن تنسيق وصلات الصمامات UKRT18PV gPV مع قواطع الدائرة الكهربائية UKM7Z DC MCCBs لتوفير حماية انتقائية. أثناء الأعطال على مستوى السلسلة، يعمل الصمام أولاً لعزل سلسلة الخلايا الكهروضوئية المتضررة، بينما يبقى قاطع الدائرة الكهربائية مغلقًا للحفاظ على توليد الطاقة من السلاسل السليمة. يوفر برنامج KRIPAL بيانات التنسيق لمساعدة المهندسين على تحقيق أداء حماية موثوق وتقليل حالات إيقاف تشغيل النظام غير الضرورية في منشآت الطاقة الشمسية الكهروضوئية.
حدد مصهرات التيار المستمر لصندوق تجميع الألواح الكهروضوئية الخاص بك
- حاسبة تحديد حجم المصهر: قم بإرسال بيانات التيار الكهربائي للدائرة القصيرة (Isc) الخاصة بسلسلة الدوائر، وعدد السلاسل المتوازية، وحجم الكابل، وسنقدم لك تصنيف المصهر UKRT18PV الموصى به مع التحقق من التنسيق.
- منحنيات التيار الزمني: اطلب منحنيات I²t وذروة السماح بالمرور بتنسيق إلكتروني لبرنامج دراسة تنسيق الحماية الخاص بك.
- دعم تصميم صندوق التجميع: هل تحتاج إلى مساعدة في تصميم دعامات الصمامات في صندوق التجميع الخاص بك؟ اطلب دعمنا في التصميم ثلاثي الأبعاد لتكوينك.

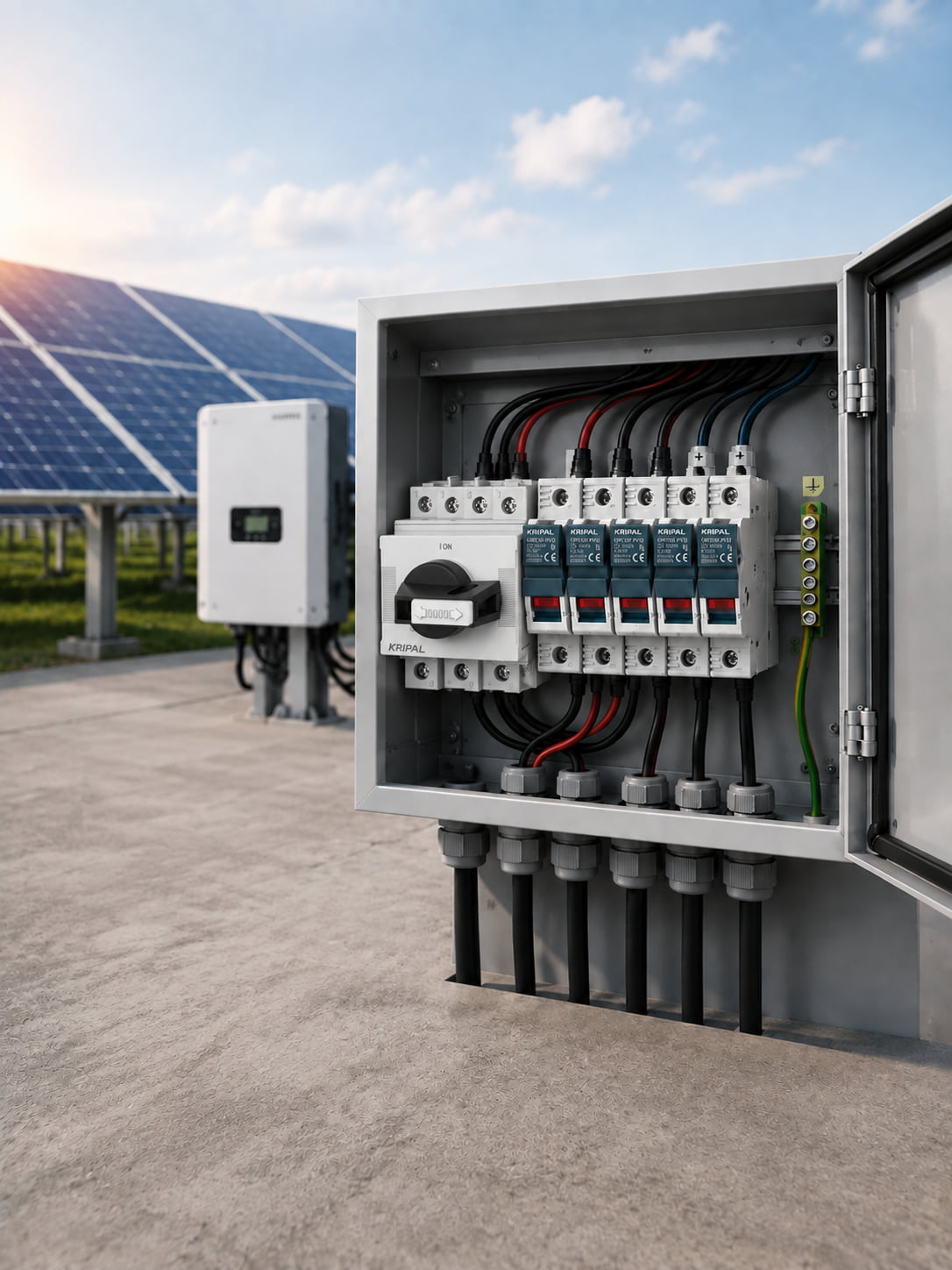

حماية فعالة من حيث التكلفة لسلاسل أنظمة الطاقة الشمسية الكهروضوئية في جميع أنحاء العالم
توفر دعامات الصمامات KRIPAL UKRT18PV DC ووصلات الصمامات المتوافقة معها حماية موثوقة ضد التيار الزائد لأنظمة الطاقة الشمسية الكهروضوئية، بدءًا من صناديق التجميع المنزلية وصولًا إلى محطات الطاقة الشمسية واسعة النطاق. صُممت هذه المنتجات خصيصًا لفئة استخدام gPV، وهي مُحسّنة للتعامل مع حالات أعطال التيار المستمر في أنظمة الطاقة الشمسية الكهروضوئية التي لا تستطيع صمامات gG القياسية قطعها بأمان. تضمن هذه السلسلة إزالة الأعطال بسرعة، وتقليل وقت التوقف، وحماية النظام بكفاءة عالية من حيث التكلفة.
حماية صندوق تجميع سلسلة الألواح الكهروضوئية
في صناديق تجميع الألواح الكهروضوئية ذات 8-24 سلسلة، تتم حماية كل سلسلة بواسطة وصلة منصهرة gPV، يتم اختيارها عادةً عند 1.25 × Isc. أثناء أعطال السلاسل، قد تُغذي السلاسل السليمة السلسلة المعطوبة بتيار عكسي. تعمل الوصلة المنصهرة على عزل العطل بسرعة، لحماية كابلات الألواح الكهروضوئية ومكونات التيار المستمر. على عكس المصهرات القياسية gG، صُممت وصلات منصهرة UKRT18-PV gPV خصيصًا لأنظمة الطاقة الكهروضوئية، مما يضمن قطعًا موثوقًا لأعطال التيار المستمر في ظروف التيار الزائد المنخفض.
حماية مدخل التيار المستمر للعكس
في محولات الطاقة المركزية بقدرة 500 كيلوواط إلى 2 ميجاواط، تحمي مصهرات سلسلة UKRT18PV دوائر دخل التيار المستمر من الأعطال الجسيمة. وبفضل قدرتها على تحمل ثبات ديناميكي وحراري يصل إلى 100 كيلو أمبير، تعمل مجموعة المصهرات على قطع تيارات الأعطال عالية الطاقة بسرعة، مما يحد من الطاقة المتسربة ويحمي أجهزة أشباه الموصلات. ويمكن دمج مراقبة حالة المصهرات في أنظمة التحكم بالمحولات لتفعيل إجراءات الحماية ومنع التشغيل في حالة الأعطال.
حماية تخزين طاقة البطارية
في أنظمة بطاريات الليثيوم أيون، تساعد صمامات التيار المستمر على حماية دوائر البطارية من الأعطال عالية الطاقة، مثل قصر الدائرة الداخلية. يمكن أن تُولّد تيارات الأعطال العالية في أنظمة البطاريات منخفضة الجهد إجهادًا حراريًا كبيرًا، مما يتطلب قطعًا سريعًا وموثوقًا للتيار. يُساعد انخفاض تيار التسريب (I²t) للصمام على تقليل طاقة العطل وحماية المكونات المتصلة. كما يُمكّن تصميمه غير المستقطب من التشغيل الموثوق في أنظمة التيار المستمر ذات التدفق ثنائي الاتجاه للتيار أثناء الشحن والتفريغ.
توزيع التيار المستمر والتطبيقات الصناعية
في أنظمة توزيع التيار المستمر ذات الجهد المنخفض، تحمي مصهرات UKRT18PV دوائر التفرع التي تغذي الأحمال الحيوية مثل أنظمة التحكم والمعدات الصناعية. توفر هذه المصهرات حماية موثوقة ضد تيارات الحمل الزائد وأعطال قصر الدائرة، بينما يتيح ضوء المؤشر المدمج تحديد الأعطال بسرعة في لوحات التيار المستمر عالية الكثافة.
أنظمة ضخ المياه بالطاقة الشمسية
في أنظمة ضخ المياه بالطاقة الشمسية خارج الشبكة، تحمي صمامات UKRT18-PV دوائر التيار المستمر، وأجهزة التحكم، والمعدات المتصلة بها من أعطال التيار الزائد. وهي مصممة لتحمل تيارات بدء التشغيل العادية مع توفير عزل سريع للأعطال في الظروف غير الطبيعية. قواعد الصمامات القابلة للتركيب على سكة DIN مقاس 35 مم والمؤشرات المرئية تُسهّل عملية التركيب والصيانة الميدانية.
احمِ سلاسل الألواح الشمسية الكهروضوئية باستخدام وصلات الصمامات gPV
- تقرير تنسيق فيوز: أرسل مخطط الخط الواحد لصندوق التجميع الخاص بك لإجراء دراسة انتقائية كاملة توضح تنسيق صمامات UKRT18PV مع قواطع الدائرة المصغرة (MCCBs) في اتجاه التيار.
- حزمة الامتثال لمعيار IEC 60269-6: احصل على شهادات اختبار النوع gPV وبيانات I²t قبل بدء العمل لإجراء الفحص الفني اللازم لمشروعك.
- توريد وصلات الفيوزات بكميات كبيرة: اطلب وصلات الصمامات UKRT18-PV بكميات كبيرة مع أحجام إنتاج صندوق التجميع الخاص بك للتسليم في الوقت المناسب لخط التجميع الخاص بك.
شركة KRIPAL لتصنيع الصمامات الكهربائية للتيار المستمر: عناصر دقيقة لحماية يمكن التنبؤ بها
تُصنّع مصهرات KRIPAL UKRT18PV ودعاماتها من خلال عمليات مضبوطة باستخدام عناصر من سبائك الفضة المُشكّلة بدقة وحشو من رمل الكوارتز عالي النقاء لضمان أداء موثوق في إخماد القوس الكهربائي. تُنتج الأجسام الخزفية ومجموعات الأغطية الطرفية بعمليات ربط مضبوطة للحفاظ على المتانة الميكانيكية والموثوقية الكهربائية. تخضع كل دفعة إنتاج لفحص جودة دقيق، ويتم إجراء اختبارات الأداء وفقًا لمعايير اللجنة الكهروتقنية الدولية (IEC) المعمول بها.
عناصر فيوز فضية مختومة بدقة
تُصنع عناصر سبيكة الفضة بدقة عالية باستخدام عمليات تصنيع دقيقة، مع تحكم دقيق في أبعاد المناطق ذات المقاطع المصغرة التي تحدد خصائص الانصهار. ويتم التحقق من هندسة العنصر أثناء إعداد الأدوات لضمان أداء ثابت للتيار والزمن في الخلايا الكهروضوئية، وفصل موثوق للأعطال.
عملية رص رمل الكوارتز
يتم ضغط رمل الكوارتز عالي النقاء ذي التوزيع المتحكم فيه لحجم الحبيبات حول عنصر المصهر تحت تأثير اهتزاز دقيق. ويتم التحقق من كثافة الضغط للتأكد من التعبئة المنتظمة، والتي تحدد أداء إخماد القوس الكهربائي أثناء انقطاع التيار المستمر.
اختبار قدرة تحمل التيار المستمر لكل دفعة إنتاج
يتم فحص عينات من الصمامات من كل دفعة إنتاج للتأكد من اتساق أدائها. صُممت سلسلة UKRT18PV لتتحمل الاستقرار الديناميكي والحراري في مواجهة تيارات قصر الدائرة المتوقعة حتى 100 كيلو أمبير عند 1000 فولت تيار مستمر.
تجعيد الغطاء الطرفي وإحكام غلق الجسم الخزفي
تُثبّت أغطية طرفية نحاسية مطلية بالفضة على أجسام خزفية تحت ضغط مضبوط. ويتم معالجة مادة منع التسرب المصنوعة من راتنج الإيبوكسي في ظروف مضبوطة الحرارة، وتخضع كل وحدة مكتملة لاختبار استمرارية وفحص بصري للتأكد من سلامة منع التسرب.
برامج الاحتفاظ بمخزون الموزعين لصمامات التيار المستمر
تدعم شركة KRIPAL برامج إدارة مخزون الموزعين من خلال مواءمة مستويات المخزون المتفق عليها مع نماذج UKRT18PV القياسية. ويتم تخطيط الشحنات بناءً على توقعات الطلب لضمان توافر المنتج بشكل مستمر وكفاءة دورات إعادة التموين.
العلامات التجارية الخاصة وعلامات الشركات المصنعة الأصلية لفيوزات التيار المستمر
تقدم شركة KRIPAL حلولاً لتصنيع المعدات الأصلية (OEM) وحلولاً تحمل علامات تجارية خاصة لصمامات التيار المستمر، بما في ذلك أرقام القطع المحفورة بالليزر، والعلامات التجارية المخصصة على العبوات، ومواد التعليمات متعددة اللغات. تتوفر خيارات التوريد بعلامات تجارية وبدون علامات تجارية.
دعم الاعتماد والامتثال في مناطق متعددة
صُممت صمامات KRIPAL UKRT18PV وفقًا للمعايير الدولية، بما في ذلك GB13539.1 وGB/T13539.6 وIEC 60269-1 وIEC 60269-6. وتُقدم شهادات المطابقة الأوروبية (CE) لدعم الوصول إلى الأسواق الإقليمية. ويتم الاحتفاظ بالوثائق الفنية لضمان التوافق مع هذه المعايير ودعم التحقق من تصميم أنظمة الطاقة الشمسية الكهروضوئية.
إمكانية الوصول الفني المباشر إلى مهندسي إنتاج KRIPAL
تُقدّم شركة KRIPAL دعمًا فنيًا مباشرًا من مهندسين مُشاركين في تصميم منتجات الصمامات والتحقق من صحتها. ويتولى فريقنا الهندسي معالجة الاستفسارات المتعلقة بالتطبيقات، مما يضمن توفير إرشادات دقيقة لتكامل الأنظمة وتنسيق الحماية. وعادةً ما تكون أوقات الاستجابة في غضون 24 ساعة خلال ساعات العمل الرسمية في الصين.
