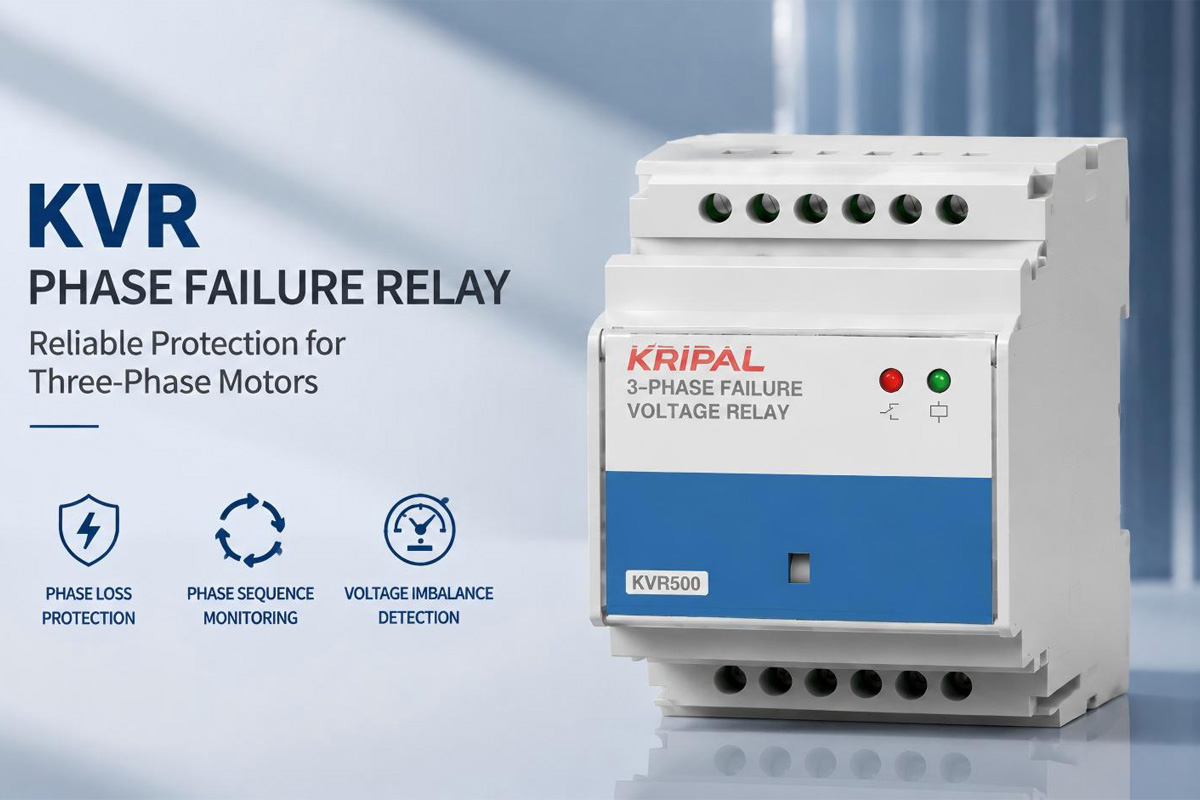

Relé de Falha de Fase: Guia Completo de Proteção de Motores para Falhas de Fase, Sequência e Tensão
Aprenda como os relés de falha de fase protegem motores trifásicos contra perda de fase, erros de sequência, desequilíbrio de tensão e tensão anormal. Melhore a confiabilidade do motor.
09 de julho de 2026
Os motores trifásicos são amplamente utilizados em equipamentos industriais, bombas, compressores, sistemas de climatização (HVAC) e máquinas de automação. No entanto, condições de energia instáveis, como perda de fase, sequência de fases incorreta e desequilíbrio de tensão, podem causar sérios danos ao motor.
Um relé de sobrecarga térmica protege os motores contra correntes excessivas, mas não consegue monitorar diretamente a qualidade da energia trifásica. Um relé de falha de fase, também conhecido como relé de monitoramento de fase ou relé de sequência de fase, oferece proteção adicional monitorando continuamente a alimentação de entrada e desconectando o circuito de controle do motor quando ocorrem condições anormais.
Este guia explica como funcionam os relés de falha de fase, suas funções de proteção, princípios de fiação e como selecionar a solução adequada para a proteção de motores trifásicos.
Por que um relé de sobrecarga padrão não consegue proteger totalmente os motores contra falhas de fase?
Os relés de sobrecarga térmica são componentes essenciais em sistemas de proteção de motores. Eles são projetados para proteger os motores contra correntes excessivas causadas por sobrecarga mecânica, operação travada ou condições prolongadas de sobrecorrente. No entanto, a falha de fase é uma falha elétrica específica que requer proteção adicional.
Quando uma fase de uma alimentação trifásica é interrompida, o motor pode continuar operando com as duas fases restantes. Dependendo do projeto do motor e da carga mecânica, a corrente nos enrolamentos restantes pode aumentar significativamente, chegando a atingir, em condições de carga elevada, de 1.7 a 2.5 vezes a corrente normal de operação. Um relé de sobrecarga térmica pode eventualmente atuar, mas sua resposta depende de fatores como a carga do motor, as características do relé e as condições térmicas. Durante esse período, pode ocorrer aquecimento excessivo dentro dos enrolamentos do motor, acelerando o envelhecimento do isolamento e reduzindo a vida útil do motor.
Um relé de falha de fase proporciona proteção mais rápida, monitorando diretamente as condições de tensão. Em vez de esperar pelo acúmulo excessivo de corrente e calor, ele detecta condições anormais de alimentação e altera o estado do seu contato de saída. A saída é normalmente conectada ao circuito de controle do contator do motor , permitindo que o contator desconecte o motor antes que ocorram danos térmicos prolongados. Para equipamentos industriais críticos, a combinação de um relé de sobrecarga térmica com um relé de monitoramento de fase oferece uma solução de proteção de motor mais completa.
Para equipamentos industriais críticos, combine um relé de sobrecarga térmica com um relé de monitoramento de fase para proteger contra sobrecorrente e falhas na alimentação trifásica antes que ocorram danos prolongados ao enrolamento.
Quatro funções de proteção de um relé de falha de fase
Os modernos relés de falha de fase oferecem múltiplas funções de monitoramento para proteger motores trifásicos contra problemas no fornecimento de energia elétrica.
Proteção contra perda de fase
A perda de fase, também chamada de monofásico, é uma das causas mais comuns de falha em motores trifásicos. Uma fase pode desaparecer devido a problemas como cabos danificados, terminais soltos, fusíveis queimados, falhas em contatores ou falhas na alimentação elétrica a montante. Quando uma fase está ausente, o motor deixa de receber uma tensão trifásica equilibrada. As fases restantes sofrem um aumento na tensão elétrica, o que pode causar um rápido aumento da temperatura dentro dos enrolamentos.
Um relé de falha de fase monitora continuamente as três fases de entrada. Quando detecta a perda de uma fase, ele altera imediatamente seu estado de saída e interrompe o circuito do contator do motor. Essa proteção é especialmente importante para aplicações em que uma falha inesperada do motor pode causar tempo de inatividade significativo, incluindo bombas, compressores, transportadores e máquinas industriais.
Proteção de Sequência de Fases
Os motores trifásicos giram de acordo com a sequência das fases da rede elétrica. Por exemplo, uma sequência L1-L2-L3 produz um sentido de rotação. Se duas fases forem trocadas acidentalmente, o motor girará no sentido oposto.
A sequência de fases incorreta pode ocorrer após manutenção elétrica, alterações na conexão do gerador ou substituição de cabos. Em equipamentos como bombas, compressores, elevadores e transportadores direcionais, a rotação reversa pode levar à redução do desempenho ou a danos mecânicos.
Um relé de sequência de fases monitora a ordem das três fases e impede a partida do motor quando o sentido de rotação está incorreto.
Proteção contra sobretensão e monitoramento de desequilíbrio de fase
Muitos relés avançados de monitoramento de fase oferecem proteção contra condições anormais de tensão, incluindo subtensão, sobretensão e desequilíbrio de tensão entre fases. Condições de subtensão forçam os motores a consumirem maior corrente para manter a potência mecânica, aumentando a geração de calor e reduzindo a eficiência. Condições de sobretensão podem aumentar as perdas magnéticas e criar estresse adicional no isolamento do motor.
O desequilíbrio de tensão é outro problema sério. Mesmo uma pequena diferença entre as tensões de fase pode criar um desequilíbrio de corrente muito maior dentro do motor. Isso produz correntes de sequência negativa, que geram aquecimento adicional e reduzem a confiabilidade do motor. Um relé de falha de fase com funções de monitoramento de tensão detecta essas condições anormais e desconecta o motor antes que ocorram danos permanentes.
Relé de falha de fase versus relé de sobrecarga térmica
Um relé de falha de fase e um relé de sobrecarga térmica protegem os motores contra diferentes tipos de falhas.
Um relé de sobrecarga térmica continua sendo necessário porque protege contra condições de sobrecarga de corrente.
No entanto, ele não pode substituir um relé de falha de fase porque não monitora diretamente:
- Tensão de fase ausente
- sequência de rotação de fase
- Desequilíbrio de tensão
- Anomalia na tensão de alimentação
Para proteção completa de motores trifásicos, esses dispositivos são normalmente instalados em conjunto:
Fonte de alimentação → Disjuntor → Contator → Relé de sobrecarga térmica → Motor
O relé de falha de fase está conectado ao circuito de controle para monitorar as condições de alimentação e controlar o funcionamento do contator.
| Dispositivo de proteção | Função principal | Método de Detecção |
|---|---|---|
| Relé de sobrecarga térmica | Protege contra corrente excessiva do motor causada por condições de sobrecarga. | Monitoramento de corrente e térmico |
| Relé de falha de fase | Protege contra perda de fase, sequência incorreta, falhas de tensão e desequilíbrio. | Monitoramento de tensão trifásica |
Instalação e fiação de um relé de falha de fase
Um relé de falha de fase geralmente é instalado dentro de um painel de controle de motor e conectado à alimentação trifásica de entrada e ao circuito de controle do contator. Os terminais de detecção do relé, geralmente marcados como L1, L2 e L3, são conectados à alimentação trifásica. O relé monitora continuamente as condições de tensão, mas não conduz a corrente de operação do motor.
Os contatos de saída do relé são conectados em série com o circuito da bobina do contator do motor.
Durante o funcionamento normal
- Alimentação trifásica em bom estado → Relé energizado → Contato de saída fechado → Contator atuando → Motor em funcionamento
Durante uma condição de falha
- Perda de fase ou tensão anormal detectada → A saída do relé muda de estado → O contator se desconecta → O motor para
Este método de fiação permite que o relé forneça proteção sem interromper o circuito de alimentação principal do motor.
Como selecionar o relé de falha de fase correto
Ao selecionar um relé de falha de fase, os engenheiros devem considerar quatro fatores principais: tensão nominal, funções de proteção, configuração dos contatos e requisitos de instalação. A tensão nominal do relé deve ser compatível com a tensão do sistema elétrico monitorado, como 220 V, 380 V, 400 V ou 480 V CA.
Diferentes aplicações exigem diferentes níveis de proteção. Os modelos básicos podem oferecer proteção contra perda de fase e inversão de fase, enquanto os modelos avançados podem incluir funções de desequilíbrio de tensão, sobretensão, subtensão e retardo ajustável.
A configuração dos contatos de saída deve corresponder aos requisitos do circuito de controle do motor. As opções comuns incluem contatos normalmente abertos (NA), normalmente fechados (NF) e reversíveis.
Para aplicações industriais, os relés de falha de fase para montagem em trilho DIN são geralmente preferidos devido à sua fácil instalação dentro de painéis de controle e automação.
Lista de verificação de seleção
- A tensão nominal deve ser compatível com a do sistema monitorado (220V, 380V, 400V ou 480V CA).
- Selecione as funções de proteção necessárias (falta de fase, sequência, desequilíbrio, sobre/subtensão, retardo).
- Confirme a configuração do contato de saída (NA, NF ou reversível).
- Para painéis de controle industrial e automação, prefira a montagem em trilho DIN.
Aplicações e benefícios dos relés de monitoramento de fase
Os relés de monitoramento de fase são amplamente utilizados em sistemas industriais e comerciais onde o funcionamento confiável do motor é essencial.
São comumente utilizados em bombas, compressores de sistemas HVAC, elevadores, transportadores, equipamentos de produção e sistemas de automação.
Ao detectar problemas no fornecimento de energia elétrica antes que causem danos graves ao motor, os relés de falha de fase ajudam a reduzir o tempo de inatividade inesperado, diminuir os custos de manutenção e prolongar a vida útil do equipamento.
Perguntas frequentes
Qual é a finalidade de um relé de falha de fase?
Um relé de falha de fase monitora sistemas de alimentação trifásicos e detecta condições como perda de fase, sequência de fases incorreta, desequilíbrio de tensão e níveis de tensão anormais. Quando ocorre uma falha, ele desconecta o circuito de controle do motor para proteger o equipamento.
Um relé de sobrecarga térmica pode substituir um relé de falha de fase?
Não. Um relé de sobrecarga térmica protege contra corrente excessiva, enquanto um relé de falha de fase monitora a qualidade da alimentação elétrica de entrada. Ambos os dispositivos oferecem diferentes tipos de proteção e são frequentemente usados em conjunto.
O que acontece quando um motor trifásico perde uma fase?
Quando uma fase é interrompida, o motor pode continuar funcionando com as duas fases restantes. No entanto, o aumento da corrente e da tensão elétrica pode causar aquecimento rápido e possíveis danos ao isolamento se a falha não for corrigida.
Onde deve ser instalado um relé de falha de fase?
Normalmente, um relé de falha de fase é instalado dentro do painel de controle do motor. Seus terminais de detecção se conectam à alimentação trifásica, enquanto seus contatos de saída controlam o circuito do contator do motor.
Como escolher o relé de falha de fase correto?
O relé correto depende da tensão do sistema, das funções de proteção necessárias, da configuração dos contatos e do método de instalação. Para aplicações industriais, os modelos com funções de detecção de falta de fase, sequência de fases e monitoramento de tensão oferecem uma proteção mais completa para o motor.
Conclusão
Os motores trifásicos dependem de uma alimentação elétrica estável e equilibrada para operar com segurança. Embora os relés de sobrecarga térmica ofereçam uma importante proteção contra sobrecorrente, eles não conseguem proteger totalmente os motores contra problemas na alimentação elétrica, como perda de fase, sequência de fases incorreta e desequilíbrio de tensão.
Um relé de falha de fase, também conhecido como relé de monitoramento de fase ou relé de sequência de fase, fornece uma camada de proteção adicional eficaz, monitorando continuamente a alimentação trifásica de entrada e desconectando os motores quando ocorrem condições anormais.
Para aplicações críticas como bombas, compressores, elevadores e máquinas industriais, a instalação de um dispositivo de proteção de fase dedicado é uma maneira econômica de melhorar a confiabilidade e evitar falhas dispendiosas do motor. Entre em contato com nossa equipe para obter suporte na seleção de produtos.
