Disjuntores CC de caixa moldada para proteção principal de painéis solares | 63A-630A | Até 1200V CC
Alta capacidade de frenagem e excepcional resistência a arcos curtos.
A KRIPAL fabrica disjuntores de caixa moldada CC (MCCBs CC) em UKM5DC e série UKM32PV Para proteção em nível de arranjo fotovoltaico e isolamento do circuito principal do sistema de armazenamento de energia em baterias. Classificado a partir de 63A para 630A com uma tensão operacional CC de até 1500V CC, esses disjuntores alcançam uma capacidade de frenagem robusta (até 50kA para modelos específicos) para garantir a confiabilidade do sistema. As séries UKM5DC e UKM32PV apresentam unidades de disparo termomagnético confiáveis para fornecer proteção precisa contra sobrecargas e curtos-circuitos. Certificado para IEC 60947 2- e GB / T 14048.2 Em conformidade com as normas, esses disjuntores de caixa moldada (MCCBs) servem como o principal dispositivo de desconexão em caixas de junção de sistemas solares de grande escala e na proteção do barramento CC de sistemas de armazenamento de energia em baterias. 2P, 3P e 4P Configurações disponíveis para diversas necessidades de instalação.
Obter uma tarifa
Disjuntor de caixa moldada CC UKM5DC 1500V 400A 4 polos para sistemas fotovoltaicos solares
O disjuntor CC de 4 polos UKM5DC-400 foi projetado para sistemas de distribuição CC e armazenamento de energia.
Peça um Orçamento
Disjuntor de caixa moldada CC UKM32PV 3P 250A 750V para sistemas de armazenamento de energia em baterias
O Kripal UKM32PV é um disjuntor de caixa moldada (MCCB) tripolar robusto de 250 A e 750 V para sistemas fotovoltaicos. Projetado para aplicações em sistemas de armazenamento de energia em baterias.
Peça um Orçamento
Disjuntor de caixa moldada UKM32PV 400A 3P 750V DC para sistema fotovoltaico
O Kripal UKM32PV é um disjuntor de caixa moldada (MCCB) robusto de 3 polos e 400 A, projetado para redes de 750 V CC. Desenvolvido para sistemas fotovoltaicos.
Peça um Orçamento
Disjuntor de caixa moldada CC UKM32PV 1000V 250A 4 polos MCCB com certificação CE
O disjuntor Kripal UKM32PV é um disjuntor de 4 polos, 250 A e 1000 V CC. Ele garante proteção confiável para sistemas fotovoltaicos e de armazenamento de energia solar.
Peça um Orçamento
Disjuntor CC UKM32PV 400A 4 polos 1000V com certificação CE
O disjuntor de caixa moldada UKM32-250PV DC foi projetado para sistemas de geração e distribuição de energia fotovoltaica.
Peça um Orçamento
Disjuntor de caixa moldada (MCCB) UKM5DC-250 de 2 polos e 250 A CC com certificação CE.
O disjuntor CC UKM5DC-250 de 2 polos e 250 amperes foi projetado para sistemas de distribuição CC e armazenamento de energia.
Peça um Orçamento
Disjuntor de caixa moldada UKM5DC DC MCCB 3P 250A 1500V para sistemas fotovoltaicos solares
O Kripal UKM5DC é um disjuntor de caixa moldada trifásico CC robusto, com corrente nominal de 250A e tensão nominal de 1500V.
Peça um Orçamento
Disjuntor de caixa moldada UKM5DC 3P 400A DC 1000V 400A DC, 3 polos, certificado CE
O disjuntor Kripal UKM5DC tem classificação de 1000V e certificação CE, proporcionando excelente proteção para sistemas fotovoltaicos solares.
Peça um OrçamentoDownload do Catálogo
Para obter mais informações, faça o download do álbum.
Guia de seleção de disjuntores CC para proteção principal de sistemas fotovoltaicos e armazenamento de baterias
Um disjuntor de caixa moldada (MCCB) para corrente contínua fornece proteção ao circuito principal de caixas de junção de sistemas fotovoltaicos, entradas CC de inversores e barramentos CC de sistemas de armazenamento de baterias, onde as correntes de falta excedem a capacidade de disjuntores miniatura. As séries UKM5DC e UKM32PV da KRIPAL utilizam estruturas de contato robustas para suportar altas correntes contínuas e níveis de curto-circuito. Este guia de seleção abrange tamanhos de carcaça, configurações de unidades de disparo termomagnético e número de polos adequados para a arquitetura de distribuição CC da sua usina fotovoltaica.
Especificações técnicas das séries de disjuntores CC UKM5DC e UKM32PV
Seleção do tamanho do quadro e da faixa de corrente
A série UKM5DC está disponível em tamanhos de estrutura até 630A, enquanto a série UKM32PV abrange classificações de 63A a 400A. Selecione o tamanho da estrutura com base na corrente contínua máxima do seu subconjunto fotovoltaico ou rack de baterias, garantindo a conformidade com os fatores de segurança relevantes para circuitos CC de serviço contínuo. As unidades de disparo termomagnético fornecem proteção confiável e de ponto fixo, garantindo estabilidade em diversas classificações de corrente em seu projeto.
Configuração da unidade de disparo termomagnético
As séries UKM5DC e UKM32PV empregam mecanismos de disparo termomagnético para fornecer proteção precisa contra sobrecargas e curtos-circuitos. Esses disjuntores são projetados para extinção de arco de alto desempenho em ambientes de corrente contínua, garantindo a rápida eliminação de falhas. As configurações são calibradas de fábrica para fornecer proteção consistente e confiável para linhas de distribuição fotovoltaica.
Tecnologia de interrupção CC e contagem de polos
A série UKM32PV oferece alta capacidade de interrupção, com opções de 20 kA (tipo N) e 50 kA (tipo H). Essas unidades suportam tensões operacionais de até 1000 V CC ou 1500 V CC, proporcionando desempenho superior em sistemas de energia solar e armazenamento de energia em escala de concessionária. Disponíveis em configurações de 2P, 3P e 4P, esses disjuntores oferecem proteção flexível para sistemas CC aterrados e não aterrados.
Acessórios e integração de sistemas
As séries UKM5DC e UKM32PV suportam uma ampla gama de acessórios internos e externos, incluindo contatos auxiliares, contatos de alarme, disparadores de derivação e relés de subtensão. Operadores de motor e manípulos rotativos opcionais estão disponíveis para facilitar o controle remoto e os requisitos de operação manual. Esses disjuntores são projetados para integração em diversos equipamentos, como caixas de junção, painéis CC e sistemas de armazenamento de energia, garantindo monitoramento e controle contínuos em todo o sistema.
Especifique os disjuntores de caixa moldada CC para o seu projeto de grande escala.
- Estudo de Coordenação de Proteção: Envie seu diagrama unifilar para uma análise completa de proteção CC, utilizando as curvas características de tempo-corrente das séries UKM5DC e UKM32PV para garantir uma coordenação eficaz com os dispositivos de proteção CC subsequentes.
- Suporte de Integração de SistemasEntre em contato com nossa equipe técnica para obter diagramas de fiação detalhados e guias de integração para incorporar contatos auxiliares, contatos de alarme e mecanismos de operação de motores em seus sistemas de controle e monitoramento de usinas de energia.
- Programas de Volume para Fabricantes de Equipamentos Originais (OEM): Consulte nossa equipe especializada em energia solar em grande escala para obter informações sobre preços específicos para cada projeto, termos de garantia estendida e cronogramas de produção dedicados para projetos de energia solar e armazenamento de energia em larga escala.

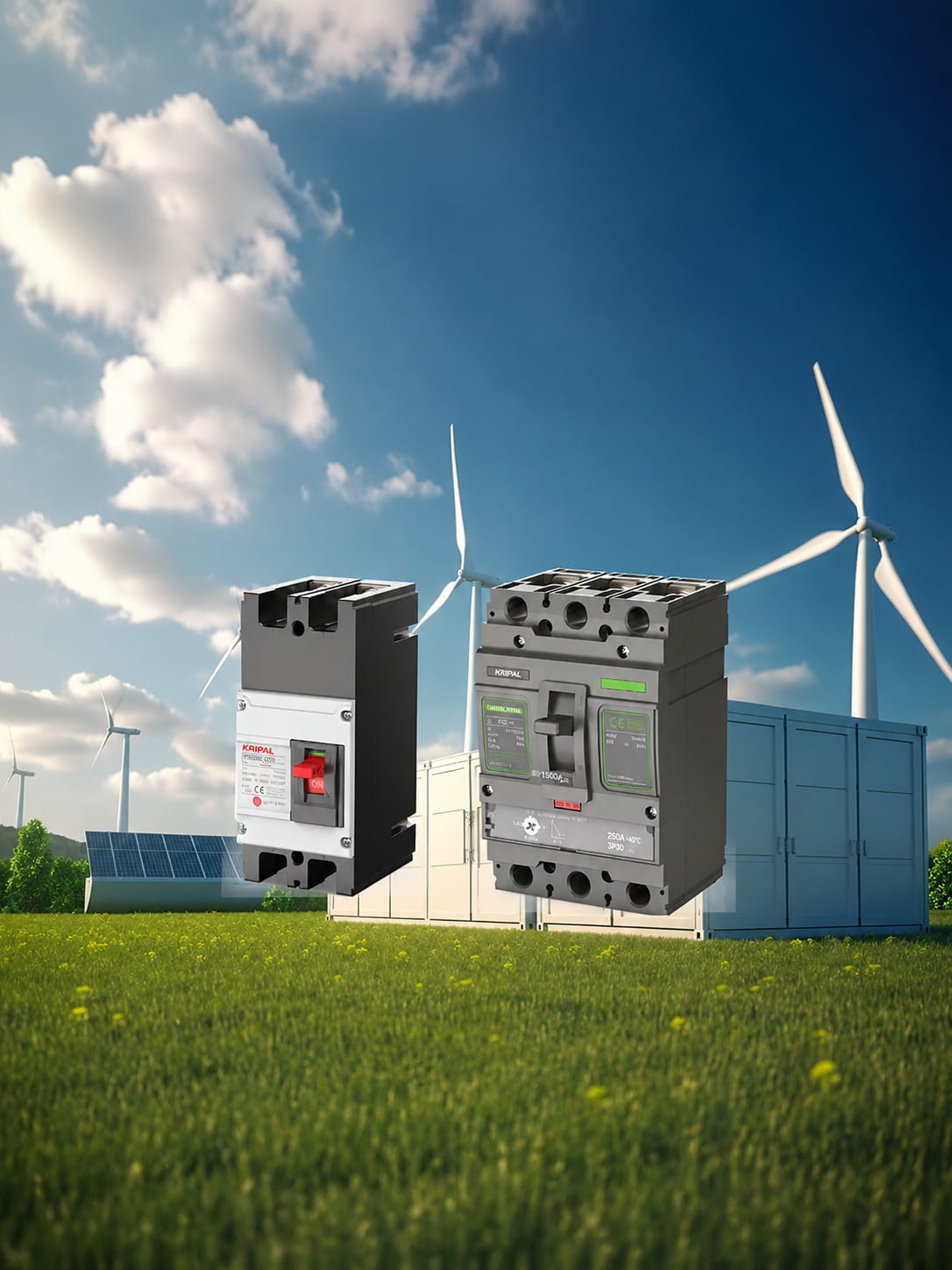

Proteção do conjunto principal para sistemas solares de grande escala e armazenamento em baterias.
Os disjuntores CC de caixa moldada (MCCBs) das séries UKM5DC e UKM32PV da KRIPAL servem como dispositivos primários de proteção e isolamento de circuitos na saída do combinador CC e na entrada do contêiner de baterias em instalações fotovoltaicas e de armazenamento de energia em grande escala. Com capacidade de interrupção robusta e desempenho confiável, esses disjuntores são a escolha padrão para sistemas de distribuição CC em infraestruturas modernas de energia renovável.
Proteção de recombinadores de matrizes fotovoltaicas de grande escala
Em uma usina solar de grande escala, o disjuntor CC tripolar UKM5DC-630 instalado na saída do recombinador protege o cabo de alimentação CC principal, do recombinador até a entrada CC do inversor, contra sobrecarga e curto-circuito. Esses disjuntores garantem um desempenho estável, protegendo a alimentação principal e mantendo a potência de saída das strings em bom estado dentro do bloco do inversor.
Disjuntor CC principal do contêiner de armazenamento de energia da bateria
Um contêiner BESS normalmente utiliza um disjuntor CC tripolar UKM32PV-250 como disjuntor principal entre o barramento CC da bateria e a entrada CC do PCS (Sistema de Conversão de Energia). O projeto proporciona operação confiável para correntes de carga e descarga. Acessórios opcionais para acionamento de motores podem ser integrados para permitir o isolamento remoto do conjunto de baterias do barramento CC, visando a segurança.
Proteção do alimentador da estação de carregamento rápido DC
Para áreas de carregamento rápido em corrente contínua (CC), os disjuntores de caixa moldada (MCCBs) UKM5DC-630 instalados na saída do retificador e nos pontos de alimentação oferecem proteção seletiva. Isso garante que uma falha em um grupo de alimentação possa ser eliminada de forma eficiente, mantendo a disponibilidade de toda a infraestrutura de carregamento.
Disjuntores de interligação de barramento para microrredes CC
Microrredes CC em instalações comerciais e industriais utilizam os disjuntores de caixa moldada CC UKM5DC e UKM32PV como disjuntores de interligação entre diversas fontes CC (como sistemas fotovoltaicos e baterias) e o barramento CC comum. Essas unidades proporcionam isolamento e proteção confiáveis para sistemas que alimentam cargas nativas de CC, como iluminação LED e data centers. O acessório de proteção contra subtensão permite o fornecimento de isolamento automatizado do barramento.
Disjuntor principal do centro de controle de motores CC industriais
Siderúrgicas, máquinas de papel e transportadores de mineração movidos a motores CC utilizam os disjuntores de caixa moldada CC UKM5DC-630 como disjuntor principal de entrada em centros de controle de motores CC (CCMs). A proteção termomagnética ajustável ajuda a gerenciar as correntes de partida do motor, garantindo ao mesmo tempo a rápida eliminação de falhas. O acessório de disparo por derivação pode ser conectado aos circuitos de controle para sequências de desligamento coordenadas, protegendo tanto os contatos do disjuntor quanto o equipamento do motor.
Implante disjuntores de caixa moldada CC em seu sistema de energia renovável.
- Planos de proteção completos: Solicite uma consultoria técnica para otimizar as configurações de proteção das séries UKM5DC e UKM32PV para a topologia específica do seu sistema fotovoltaico ou de baterias, garantindo uma proteção eficaz contra sobrecarga e curto-circuito.
- Pacote de Certificação de Teste de Tipo: Obtenha os relatórios de ensaio IEC 60947-2 e GB/T 14048.2, bem como a documentação de conformidade UL 489B para a devida diligência e verificação técnica do projeto.
- Teste de aceitação de fábrica: Agende um Teste de Aceitação em Fábrica (TAF) com acompanhamento de testemunhas em nossa unidade fabril, onde seus disjuntores serão verificados de acordo com suas especificações antes do envio.
Disjuntores CC KRIPAL: Projetados para Interrupção CC de Alto Desempenho
Os disjuntores de caixa moldada CC das séries UKM5DC e UKM32PV da KRIPAL são fabricados sob rigorosos processos de controle de qualidade para um desempenho confiável em aplicações de alta potência. Cada unidade passa por testes de produção abrangentes, incluindo testes de rigidez dielétrica e calibração da unidade de disparo, garantindo que atendam às exigências rigorosas dos fabricantes globais de sistemas fotovoltaicos e de armazenamento de energia em baterias.
Laboratório de Testes de Corrente Contínua de Alta Potência para Verificação de Produção
A KRIPAL utiliza instalações de teste avançadas para garantir que cada disjuntor atenda aos requisitos de alta tensão. Amostras da produção contínua são verificadas quanto ao desempenho de interrupção em corrente contínua em estrita conformidade com as normas IEC 60947-2 e GB/T 14048.2, garantindo segurança e confiabilidade consistentes para a distribuição fotovoltaica.
Engenharia de Materiais de Precisão
As carcaças dos disjuntores MCCB são projetadas para durabilidade e segurança, apresentando materiais de alta qualidade desenvolvidos para excelente resistência ao arco elétrico e estabilidade térmica. Isso é fundamental para aplicações em corrente contínua (CC), onde a ocorrência contínua de arcos elétricos exige desempenho superior dos materiais para manter a integridade estrutural e elétrica.
Conjunto de contato avançado
Os conjuntos de contato são fabricados com materiais de alta condutividade soldados a suportes de cobre de engenharia de precisão. O conjunto é otimizado para condições de polaridade CC, gerenciando eficazmente o fluxo de corrente unidirecional e minimizando a erosão do contato para garantir uma longa vida útil.
Teste de linha de produção de classificação de corrente CC
Cada disjuntor CC passa por testes térmicos na linha de produção com corrente nominal para garantir o desempenho ideal em condições reais. O aumento de temperatura nos terminais é rigorosamente monitorado e comparado com parâmetros calibrados, garantindo que apenas as unidades que atendem aos padrões térmicos precisos sejam enviadas.
Programa de retenção de estoque do distribuidor
A KRIPAL apoia programas de gestão de estoque com parceiros, estabelecendo níveis de estoque definidos para os modelos padrão UKM5DC e UKM32PV. Facilitamos o reabastecimento programado para manter cadeias de suprimentos estáveis e disponibilidade consistente de produtos para nossos distribuidores.
Marcas próprias e marcas OEM
Oferecemos serviços completos de personalização, incluindo números de peça gravados a laser, embalagens com a marca do fabricante original e folhas de instruções personalizadas para atender aos requisitos do seu catálogo. Também disponibilizamos o fornecimento sem marca para produção de marca própria.
Certificação e Conformidade Multirregionais
A documentação de conformidade com as normas IEC 60947-2 e GB/T 14048.2 é fornecida para dar suporte aos mercados de exportação visados. Os arquivos técnicos são mantidos e atualizados para se adequarem aos requisitos regulamentares em constante evolução, garantindo avaliações de conformidade tranquilas para projetos de distribuição de energia CC.
Acesso técnico direto aos engenheiros da KRIPAL
Nossos clientes têm acesso direto à equipe técnica responsável pelo projeto e teste das séries UKM5DC e UKM32PV. Consultas específicas sobre aplicações recebem respostas de especialistas em até 24 horas durante o horário comercial.
